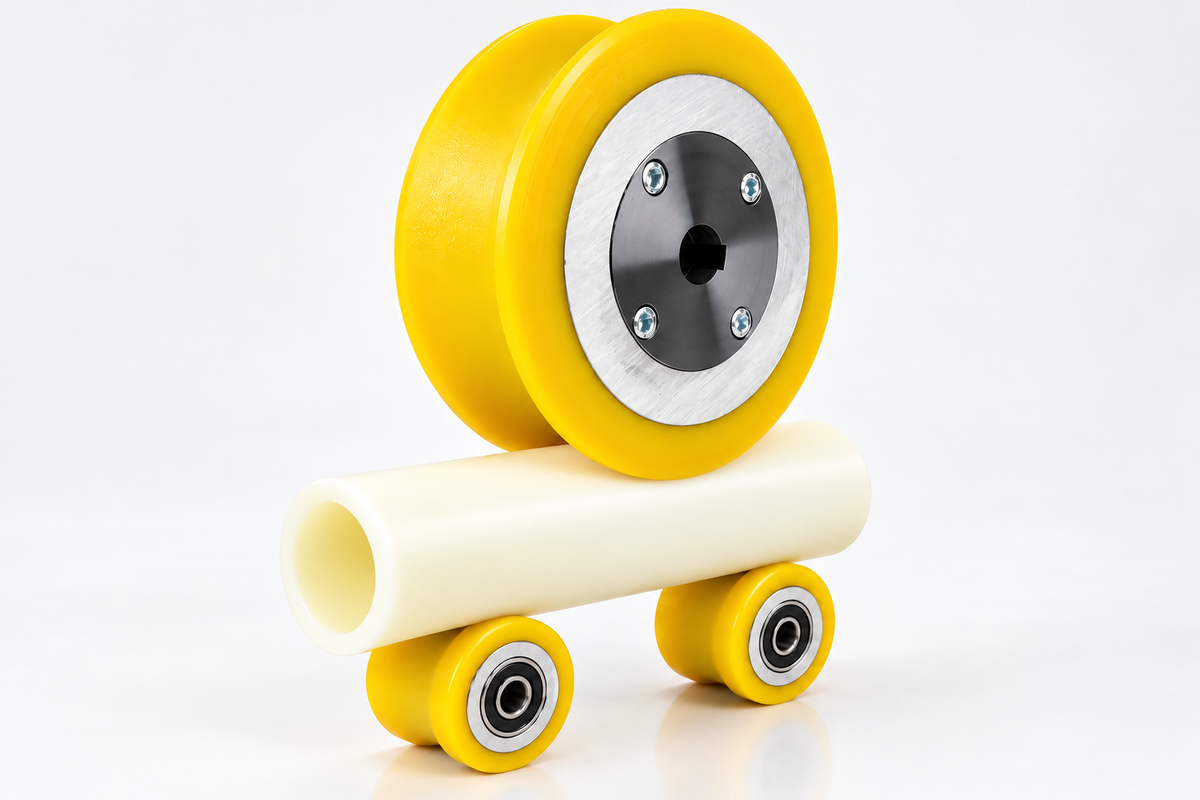

Voor de aandrijving van een buis met een diameter van 40 mm hebben wij een complete rolleenheid opgebouwd uit standaardwielen. Bovenaan zit de buisaandrijfrol: de basis is ons standaardwiel 690KFL/150/50/50/20 – Vulkollan®-loopvlak op stalen naaf, Ø 150 × 50 mm, naaflengte 50 mm, boring 20 mm. In plaats van de lagering krijgt het wiel een speciaal vervaardigde flens met spiebaan, die met vier schroeven op de naaf wordt bevestigd. Daardoor zit het wiel vormgesloten op de aandrijfas. Het loopvlak is concaaf afgedraaid op een radius van 20 mm, zodat het de buis over de volledige breedte omsluit.

Onderin geleiden twee tegenrollen de buis. Ook deze zijn vervaardigd uit standaardwielen: standaardwiel 690KFL/050/40/40/10, Ø 50 × 40 mm, boring 10 mm, met kogellager. De loopvlakken zijn eveneens concaaf afgedraaid op een radius van 20 mm. De buis wordt zo drievoudig geleid tussen aandrijfrol en tegenrollen; de aanpersdruk wordt over de volledige loopvlakbreedte verdeeld.

De achtergrond: bij het draaien, transporteren of doorvoeren van buizen – bijvoorbeeld in las-, snij-, test- of polijstmachines – moet het wiel de buis veilig meenemen zonder deze plat te drukken of te markeren. Een cilindrisch wiel raakt de buis slechts op een lijn; een concaaf afgedraaid Vulkollan®-loopvlak ligt vlak tegen de buis aan, brengt meer kracht over en ontziet het buisoppervlak. In plaats van een speciale wiellichaam hebben wij beproefde standaardwielen gebruikt en alleen loopvlak en aandrijving aangepast.

Uitvoering:
• Aandrijfrol: standaardwiel 690KFL/150/50/50/20, Vulkollan® op stalen naaf
• Aandrijving via speciaal vervaardigde flens met spiebaan, met 4-fach op de naaf geschroefd
• Loopvlak van de aandrijfrol concaaf afgedraaid, radius 20 mm (buis Ø 40 mm)
• 2 tegenrollen: standaardwiel 690KFL/050/40/40/10, met kogellager
• Loopvlakken van de tegenrollen concaaf afgedraaid, radius 20 mm

Uw voordelen:
• Oppervlakkig contact met de buis: hoge krachtoverdracht, geen slip, geen drukplekken
• Vulkollan®: zeer draagkrachtig, slijtvast en buisvriendelijk
• Vormgesloten aandrijving via spiebaan
• Standaardwielen als basis: korte levertijd, voordeliger dan speciale wiellichamen, loopvlak kan opnieuw worden afgedraaid
• Aandrijf- en tegenrollen op elkaar afgestemd – compleet als set geleverd

Varianten: wij draaien de loopvlakradius passend bij uw buisdiameter; wieldiameter, breedte, boring en spiebaan volgens klantspecificatie. Aandrijving optioneel via klemnaaf, tandwiel, kettingwiel of tandriemschijf mogelijk. Tegenrollen ook met bout of als zwenk-/bokwiel te monteren. Loopvlak naar keuze in Vulkollan®, polyurethaan in verschillende hardheden of rubber.

Typische toepassingen: buisdraaien en buisaanvoereenheden, lasrolstellingen, buiszagen en snij-installaties, test- en polijstinstallaties, vervoer van rond materiaal in de machinebouw.

Moet u buizen of rond materiaal aandrijven of geleiden? Stuur ons de buisdiameter, het gewicht, het gewenste aandrijvingstype en de inbouwmaten – wij stellen de passende rolleenheid uit standaardwielen samen en maken u een offerte.
