Technisch gegevensblad

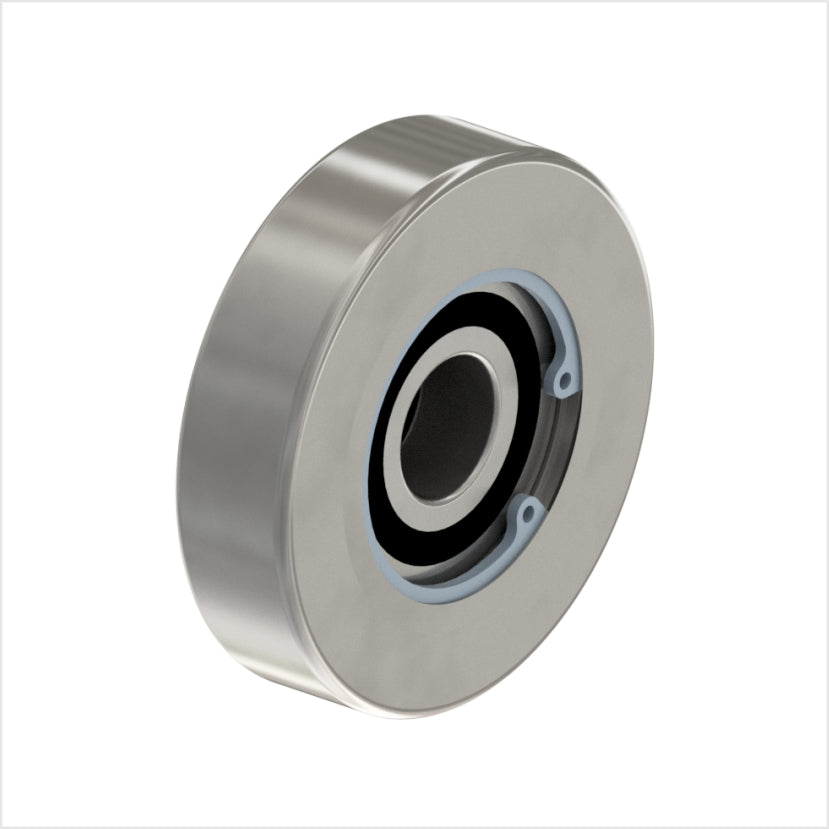

Geleiderol | 100×22 mm | Staal S355 | boring Ø20 mm | 220 kg | kogellager
Artikelnummer: F-9620K/100/22/12/20
Variant: Standaard
Beschrijving
De geleidingsrol 100×22 mm (van staal S355 blank, kogellager centraal, geborgd met borgring) is ontworpen voor precieze geleidingstaken in transporttechniek, speciale machines en intralogistiek. Draagvermogen 220 kg, boring Ø20 mm, naaflengte 12 mm – direct inbouwklaar. Typische toepassingsgebieden zijn geleidingsrollen in transporttechniek en machinebouw. Controleer vóór de bestelling de asdiameter en de axiale inbouwsituatie. De borgring is bij de levering inbegrepen.
Technische gegevens
| Raddurchmesser (D) | 100 mm |
|---|---|
| Radbreite (B) | 22 mm |
| Tragkraft | 220 kg |
| Nabenlänge (C) | 12 mm |
| Bohrung (d1) | 20 mm |
| Geschikt voor autoclaveren | Nee |
| Niet-markerend | Ja |
| Niet-markerend | Nee |
| Hittebestendig | Nee |
Fabrikant
rollen-direkt.de | 59174 Kamen | info@rollen-direkt.de | +49 2307-9644987
Veiligheidsinstructie
Geleiderollen met een intern kogellager zijn precisieonderdelen die bij onjuiste hantering of montage schade of letsel kunnen veroorzaken. Montage: Zorg ervoor dat de geleiderol spanningsvrij en exact uitgelijnd wordt gemonteerd. Scheefstand kan leiden tot verhoogde slijtage of uitval van het kogellager. Belastings...
