Technisch gegevensblad

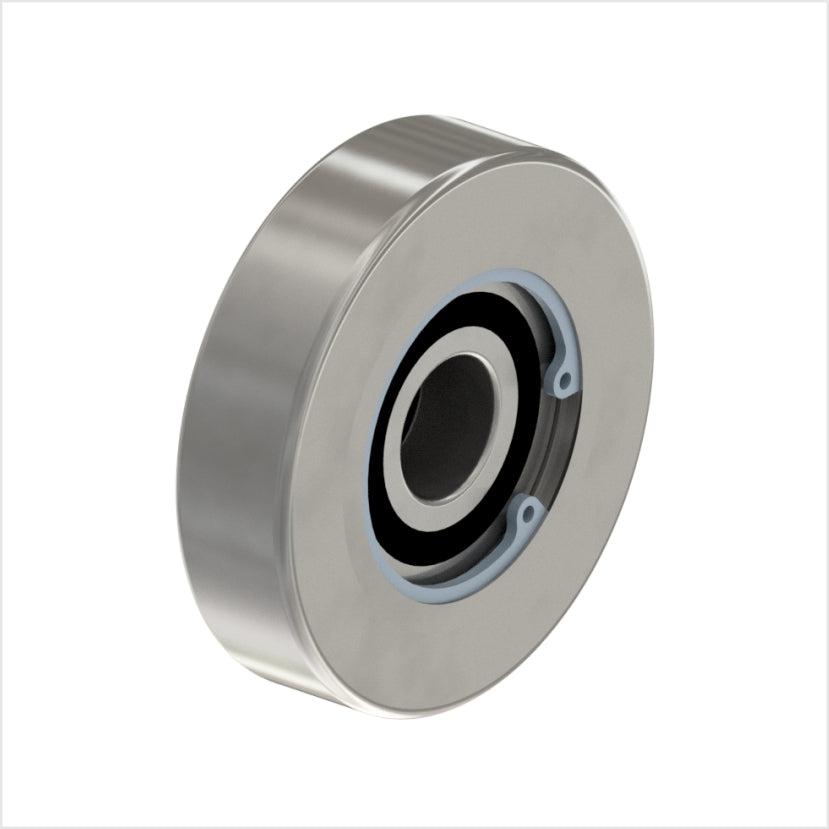

Geleiderol | 70×20 mm | Staal S355 | boring Ø15 mm | 170 kg | kogellager
Artikelnummer: F-9620K/70/20/9/15
Variant: Standaard
Beschrijving
De geleidingsrol 70×20 mm (van staal S355 blank, kogellager centraal, geborgd met borgring) is ontworpen voor precieze geleidingstaken in transporttechniek, speciale machines en intralogistiek. Draagvermogen 170 kg, boring Ø15 mm, naaflengte 9 mm – direct inbouwklaar. Typische toepassingsgebieden zijn geleidingsrollen in transporttechniek en machinebouw. Controleer vóór de bestelling de asdiameter en de axiale inbouwsituatie. De borgring is bij de levering inbegrepen.
Technische gegevens
| Raddurchmesser (D) | 70 mm |
|---|---|
| Radbreite (B) | 20 mm |
| Tragkraft | 170 kg |
| Nabenlänge (C) | 9 mm |
| Bohrung (d1) | 15 mm |
| Geschikt voor autoclaveren | Nee |
| Niet-markerend | Ja |
| Niet-markerend | Nee |
| Hittebestendig | Nee |
Fabrikant
rollen-direkt.de | 59174 Kamen | info@rollen-direkt.de | +49 2307-9644987
Veiligheidsinstructie
Geleiderollen met een intern kogellager zijn precisieonderdelen die bij onjuist gebruik of onjuiste montage tot schade of letsel kunnen leiden. Montage: Zorg ervoor dat de geleiderol spanningsvrij en exact uitgelijnd gemonteerd wordt. Scheefstand kan leiden tot verhoogde slijtage of uitval van het kogellager. Belas...
