Gleufprofielwiel | Ø80×40 mm | Polyamide | 40 mm profiel | 8 mm profielgroef | 220 kg

Geleideprofielwiel Ø80×40 mm – Polyamide 6G voor 40 mm aluminium profiel

Compatibiliteit: Geschikt voor 40 mm aluminium profielsystemen, o.a. compatibel met profielen van item®, Fath® en Bosch Rexroth® (groefbreedte afhankelijk van de variant 6 / 8 / 10 / 12 mm).

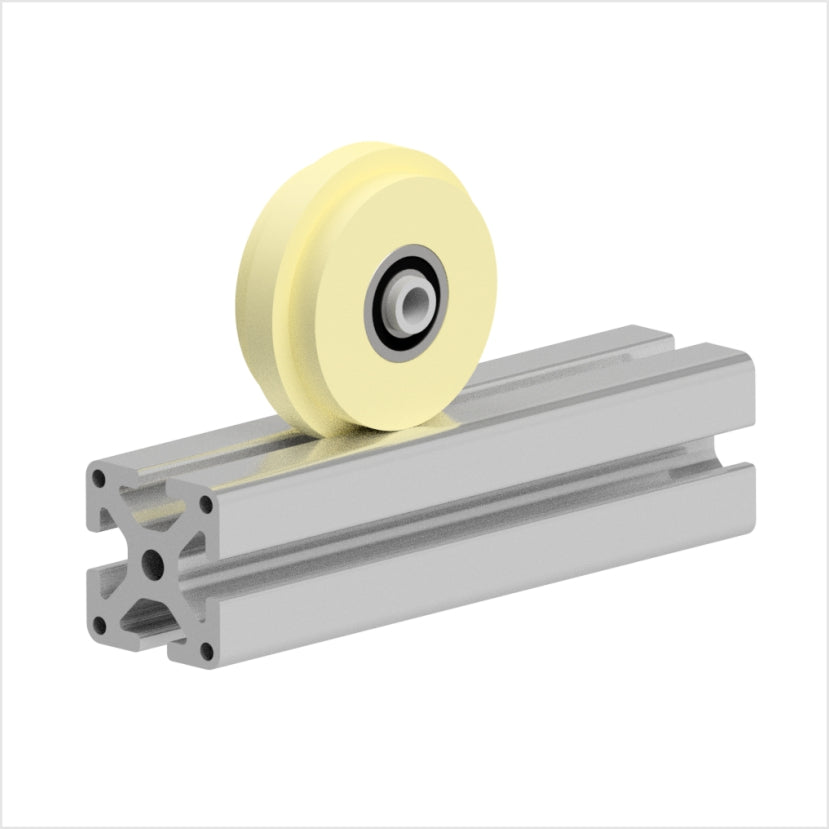

Het geleideprofielwiel Ø80×40 mm van polyamide 6G is speciaal ontworpen voor nauwkeurige geleiding in 40 mm aluminium profielen – voor rekken, materiaalkarren, werkbanken of lineaire assen die soepel en met weinig speling moeten bewegen. De groefgeometrie grijpt vormvast in het aluminium profiel en maakt een geruisloze lineaire beweging mogelijk zonder extra geleidingselementen. Meer toepassingsvoorbeelden op onze oplossingspagina voor transporttechniek en machinebouw.

Lageruitvoeringen

Het geleideprofielwiel is leverbaar in drie varianten:

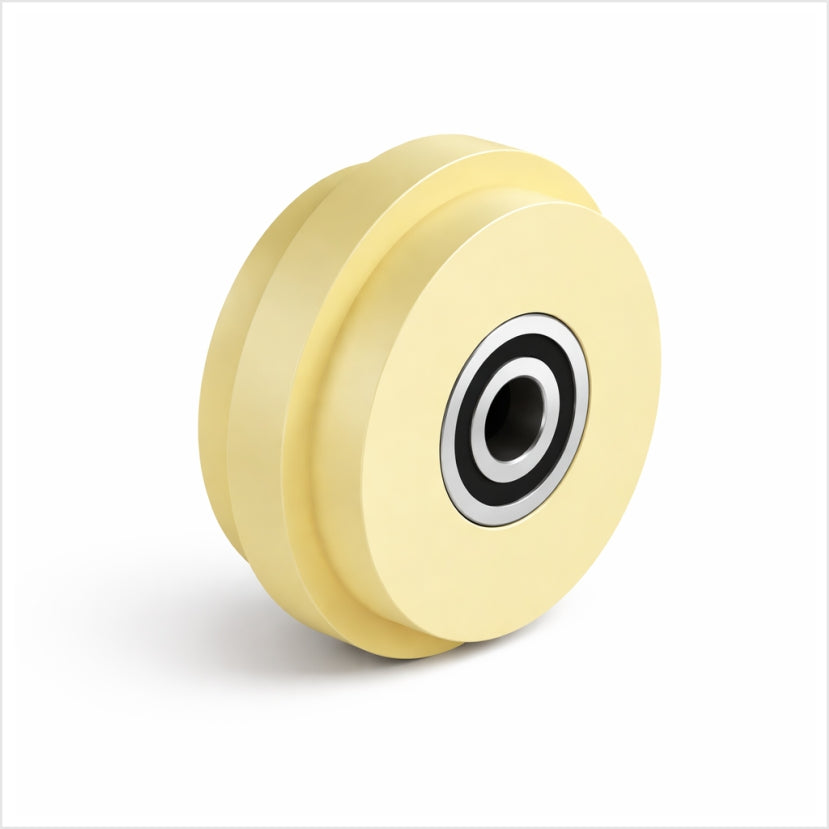

• Met kogellager: Dubbelzijdig afgedicht groefkogellager van staal – onderhoudsarm, direct op as of pen monteerbaar, voor meelopende wielen.
• Met roestvrijstalen kogellager: Zoals de kogellageruitvoering, maar met roestvrijstalen kogellager voor vochtige of corrosieve omgevingen.
• Met spiebaan: Vormvaste asverbinding conform DIN 6885 – voor aangedreven wielen of wanneer het wiel vast met de as moet worden verbonden.

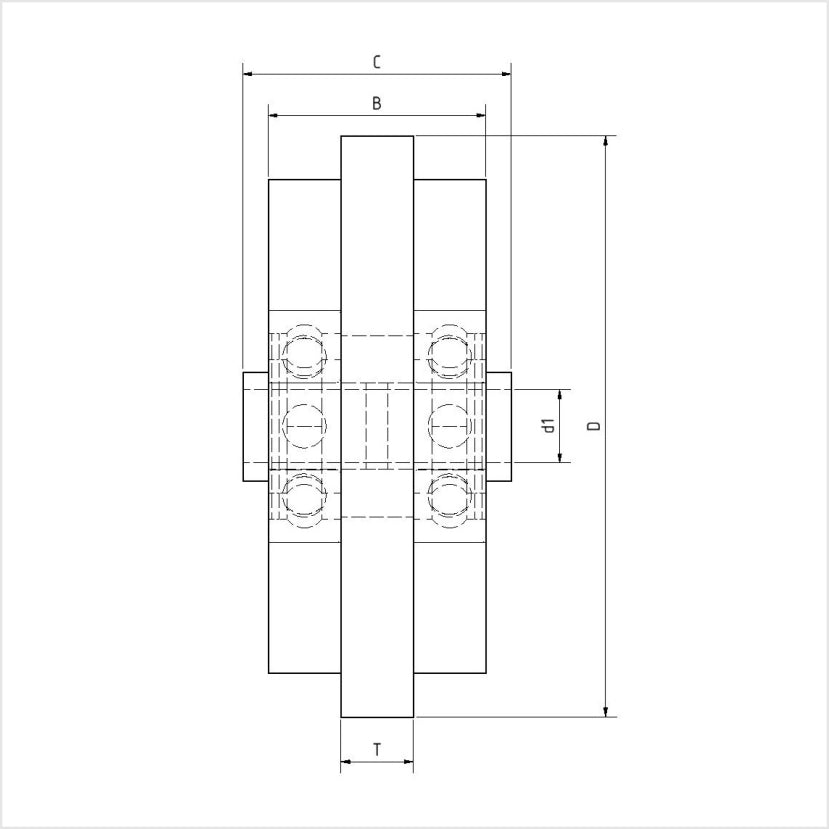

Technische kenmerken

• Buitendiameter: 80 mm
• Wielbreedte: 40 mm
• Naaflengte: 40 mm
• Boring: Ø8 mm
• Loopbreedte: 7.8 mm
• Groefbreedte: 8 mm
• Draagvermogen: 220 kg
• Geschikt voor: 40 mm aluminium profiel (item®, Fath®, Bosch Rexroth® e.a.)
• Materiaal: Polyamide 6G (PA6G), gegoten en gedraaid
• Elektrisch niet-geleidend, geschikt voor levensmiddelen

Toepassingsgebieden

• Rekken en opslagsystemen met lineaire geleiding
• Materiaalkarren en verrijdbare werkbanken
• Lineaire assen in speciale machines en apparaten
• Montage-installaties met profielrailsystemen (item®, Fath®, Bosch Rexroth®)
• Intralogistiek en lichte transporttechniek

Aanwijzingen

Controleer de profiel-groefafmeting en asdiameter vóór bestelling. Voor de spiebaanuitvoering geldt DIN 6885 – de juiste groefafmetingen zijn te vinden in de technische gegevens. Speciale afmetingen op aanvraag.

Merkinstructie / Compatibiliteitsinstructie

item®, Fath® en Bosch Rexroth® zijn geregistreerde handelsmerken van de respectievelijke eigenaren. De op deze pagina aangeboden geleideprofielwielen zijn geen originele producten van deze fabrikanten, maar compatibele accessoires. De vermelding van de merknamen dient uitsluitend ter beschrijving van de compatibiliteit.
