U-profielwiel staal 250×90 mm voor buis 3" / 76,2 mm, boring 40 mm
Technische Daten
Achsloch
40.0
Achsloch passung
Bauhoehe
250
Delivery status
Durchmesser
250
Hersteller
Korrosionsbestandigkeit
2
Lauf breite
76.2
Load capacity
2500
Nabenlange
100.0
Nabennutbreite
Nabennuthohe
Passung nabennut
Rad breite
90.0
Rillenradius
Rillentiefe
Rollwiderstand
5
Temperatur
Verschleissbestaendigkeit
5
U-profielwiel van staal met rondom lopend U-profiel loopvlak voor veilige geleiding op een buis met Ø 3" / 76,2 mm. Robuuste stalen constructie voor veeleisende transport- en machinebouwtoepassingen. Wordt op bestelling geproduceerd.

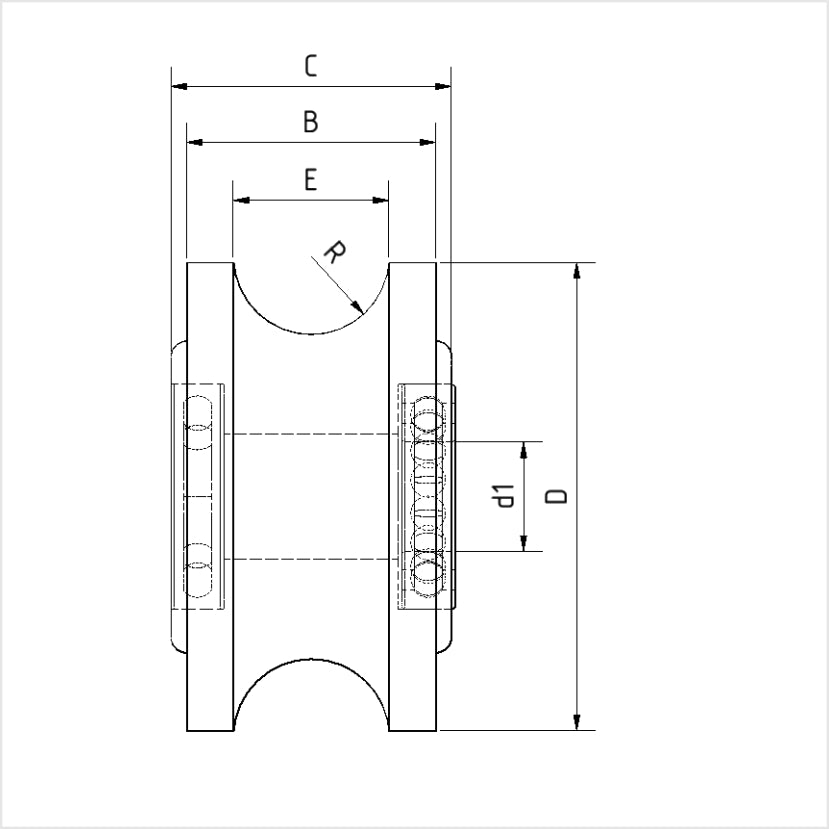

Technische gegevens
- Buitendiameter: 250 mm
- Totale breedte: 90 mm
- Loopvlakbreedte: 90 mm
- Boordiameter: 40 mm
- Geschikt voor buis-Ø: 3" / 76,2 mm
- Draagvermogen: 2500 kg
- Materiaal wiel en loopvlak: Staal
- Temperatuurbereik: -20 °C tot +80 °C
Toepassingsgebieden
U-profielwielen van staal worden gebruikt in de transporttechniek, machinebouw en rollenbanen waar een wiel geleid over een vaste ronde buis moet lopen. Typische toepassingsgebieden zijn schuifpoortsystemen, hangbanen, geleide rollenbanen, werkplaatswagens met buisgeleiding en speciale constructies in de speciale machinebouw.
Uitvoeringen

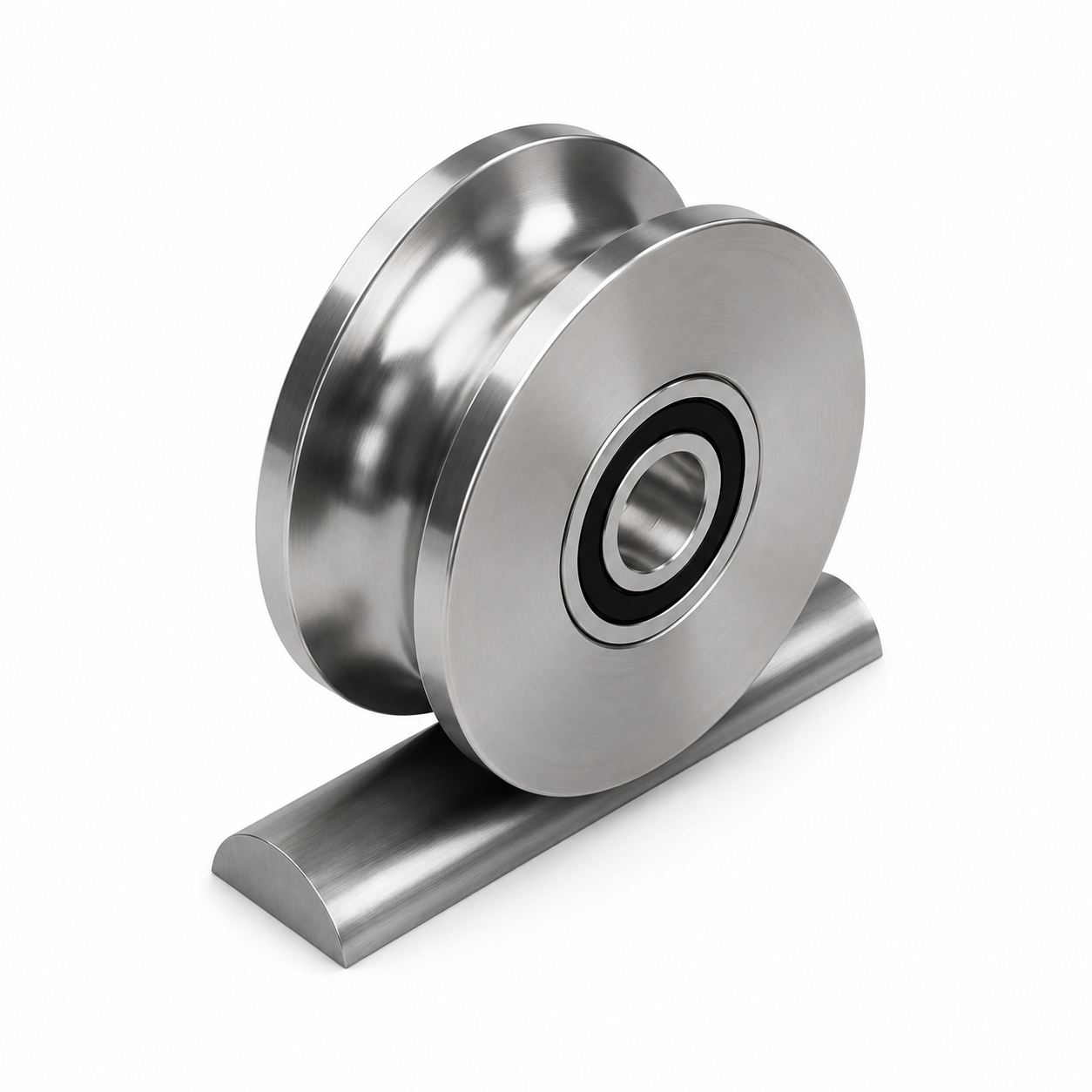

- Standaard – met cilindrische boring Ø 40 mm (DSPU-9620K)

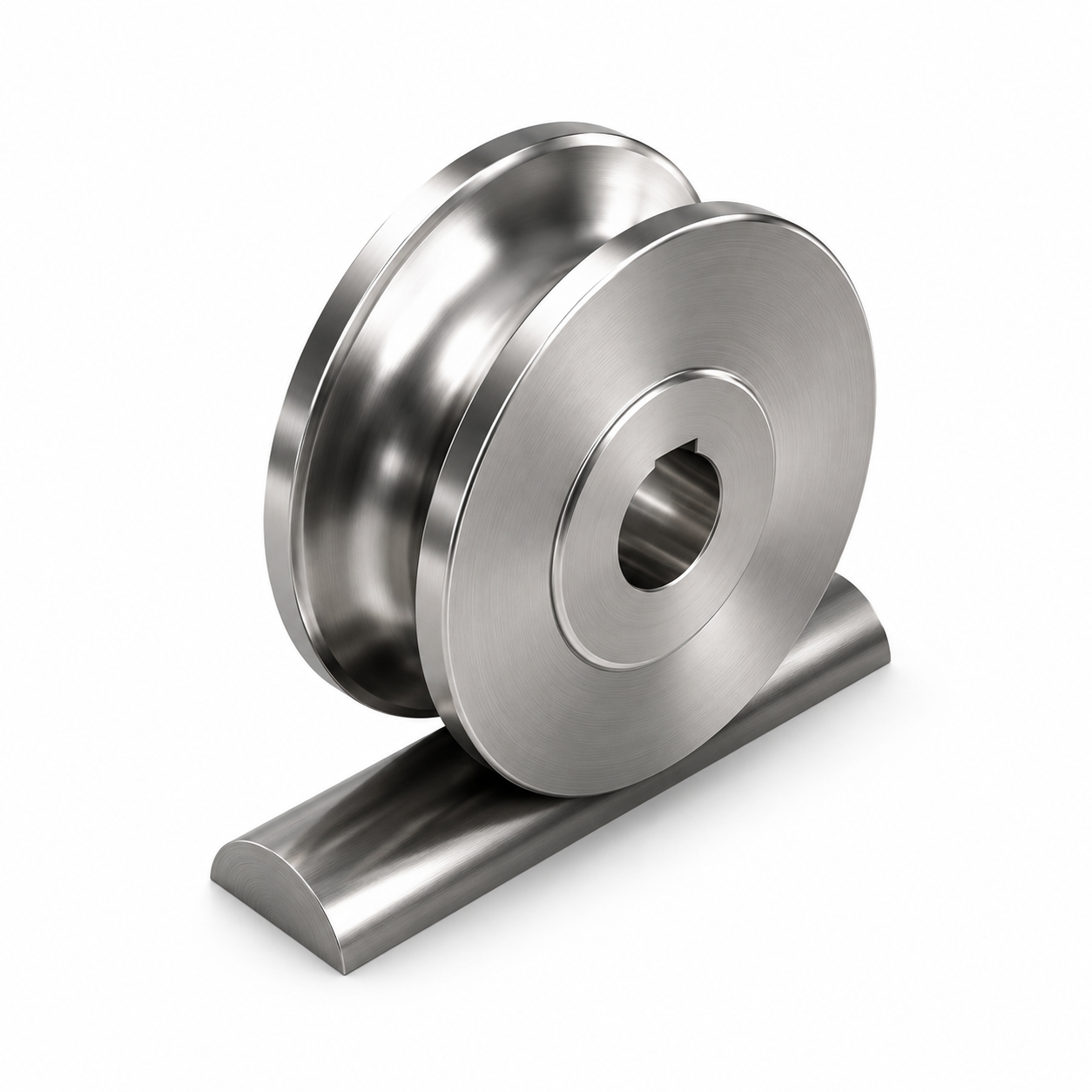

- met spiebaan – boring Ø 40 mm met spiebaan volgens DIN 6885 voor torsiestijve asverbinding (DSPU-9620PN)
Productie op bestelling. Speciale maten, andere boringen of geharde uitvoeringen op aanvraag.
