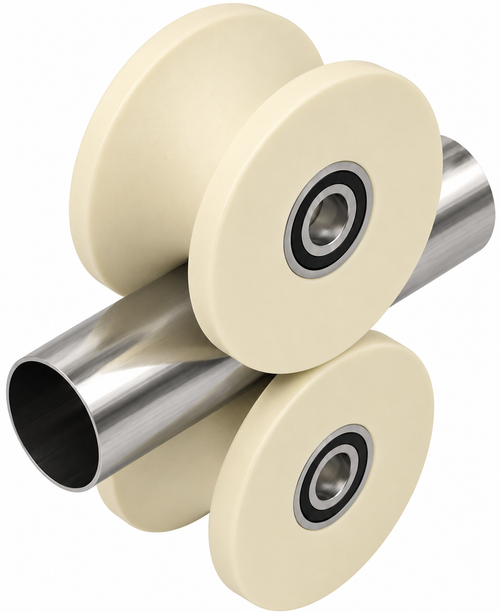

U-Profilrolle Polyamid 6G 250×80 mm für 50 mm Rohr (R=25 mm), Bohrung 40 mm mit Passfedernut

U-Profilrolle aus Polyamid 6G mit Passfedernut und umlaufender U-Profil-Laufkontur zur sicheren Führung auf einem Rohr mit Ø 50 mm. Die Bohrung trägt eine Nabennut nach DIN 6885 und lässt sich damit drehfest mit einer Welle verbinden – für angetriebene Rollen und Mitnehmerfunktionen. Polyamid 6G ist ein hochfester, abriebfester technischer Kunststoff mit geringem Gewicht, leise im Lauf und schonend zur Gegenlauffläche. Wird auftragsbezogen gefertigt.

Technische Daten

• Außendurchmesser: 250 mm
• Gesamtbreite: 80 mm
• Laufflächenbreite: 80 mm
• Bohrungsdurchmesser: 40 mm, Passung H7
• Nabennut: 12 mm breit, 3,3 mm tief, Passung JS9 – Passfedernut nach DIN 6885
• Passend für Rohr-Ø: 50 mm (R=25 mm)
• Tragkraft: 2000 kg
• Material Rad und Lauffläche: Polyamid 6G (PA6G), naturfarben
• Temperaturbereich: -30 °C bis +80 °C

Passfedernut statt Kugellager

Diese Ausführung läuft nicht auf Kugellagern, sondern sitzt drehfest auf der Welle. Die Nabennut nach DIN 6885 nimmt eine Passfeder auf und überträgt so das Drehmoment zwischen Welle und Rolle. Typisch für angetriebene Rollenbahnen, Umlenkrollen an Wellen und alle Anwendungen, in denen die Rolle mitdrehen statt frei laufen soll. Wird die Rolle stattdessen frei laufend gebraucht, ist die Ausführung mit Kugellagern die richtige Wahl.

Eigenschaften von Polyamid 6G

• Hohe Festigkeit bei geringem Gewicht
• Sehr gute Abriebfestigkeit und Verschleißbeständigkeit
• Geräuscharmer Lauf gegenüber Stahl auf Stahl
• Schonend zur Stahl-Gegenlauffläche (Rohr)
• Beständig gegen Öle, Fette und viele Chemikalien
• Elektrisch isolierend

Anwendungsbereiche

U-Profilrollen aus Polyamid 6G mit Passfedernut werden dort eingesetzt, wo die Rolle über eine Welle angetrieben wird oder drehfest sitzen muss: Förderbahnen im Maschinenbau, Sondermaschinen, Hängebahnen und geräuschsensible Anwendungen.

Auftragsbezogene Fertigung. Für Anwendungen mit direktem Lebensmittelkontakt bitte gesondert food-grade-Ausführung anfragen.
