U-profielwiel | Polyamide 6G | 100x40 mm | voor 20-30 mm rond profiel
Technische Daten

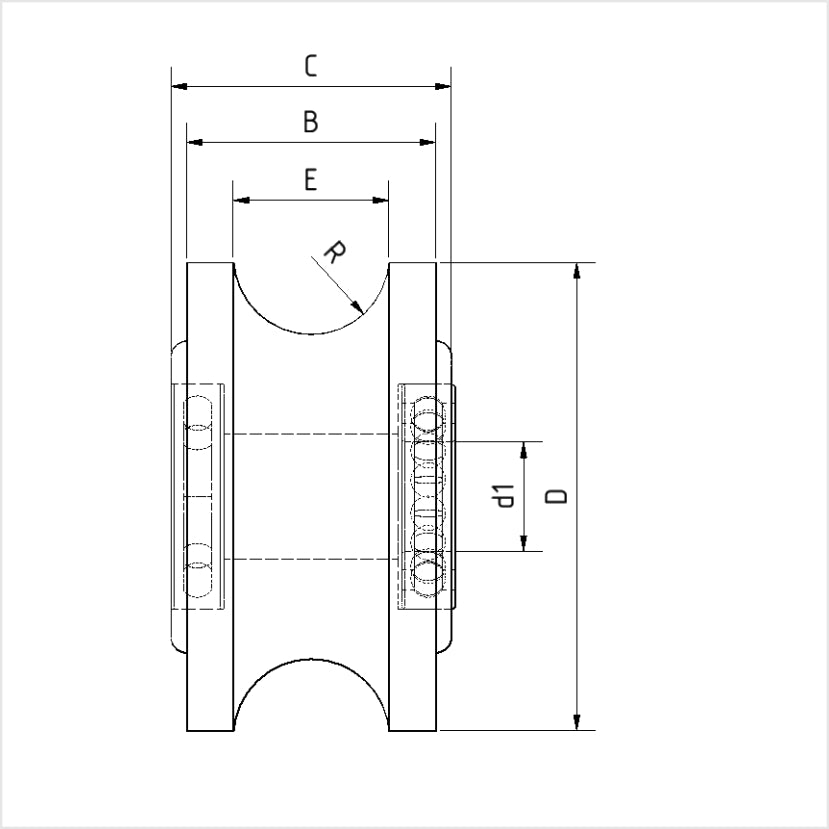

Raddurchmesser (D)
100mm
Radbreite (B)
40.0mm
Tragkraft
550kg
Bohrung (d1)
20.0mm
Nabenlänge (C)
40.0mm
Kontaktverfärbungsfrei
Ja
Spurlos
Ja
Material
Polyamid 6G
Härte der Lauffläche
80° Shore D.
Achsloch Passung
Passung Nabennut
Nabennuthöhe (N2)
Nabennutbreite (N1)
Deze U-profielrol van hoogwaardig Polyamide 6G is ontworpen voor geleiding en loop op ronde buizen met een buitendiameter van 20, 25 of 30 mm. Het geprofileerde loopvlak omvat het ronde profiel door vormsluiting en zorgt voor een nauwkeurige, zijdelings geleide beweging – zonder extra geleidingselementen.
Materiaal & Eigenschappen
Polyamide 6G (gietpolyamide) kenmerkt zich door een hoge slijtvastheid, goede chemische bestendigheid en lage geluidsontwikkeling tijdens gebruik. De rol loopt stil, is voedselveilig volgens de gebruikelijke PA-normen en is geschikt voor droge en licht vochtige omgevingen.
- Materiaal loopwiel: Polyamide 6G (PA 6 G)
- Loopvlakprofiel: U-profiel voor ronde buis Ø 20-30 mm
- Wieldiameter: 100 mm
- Wielbreedte: 40 mm
Varianten
De rol is verkrijgbaar in twee uitvoeringen:

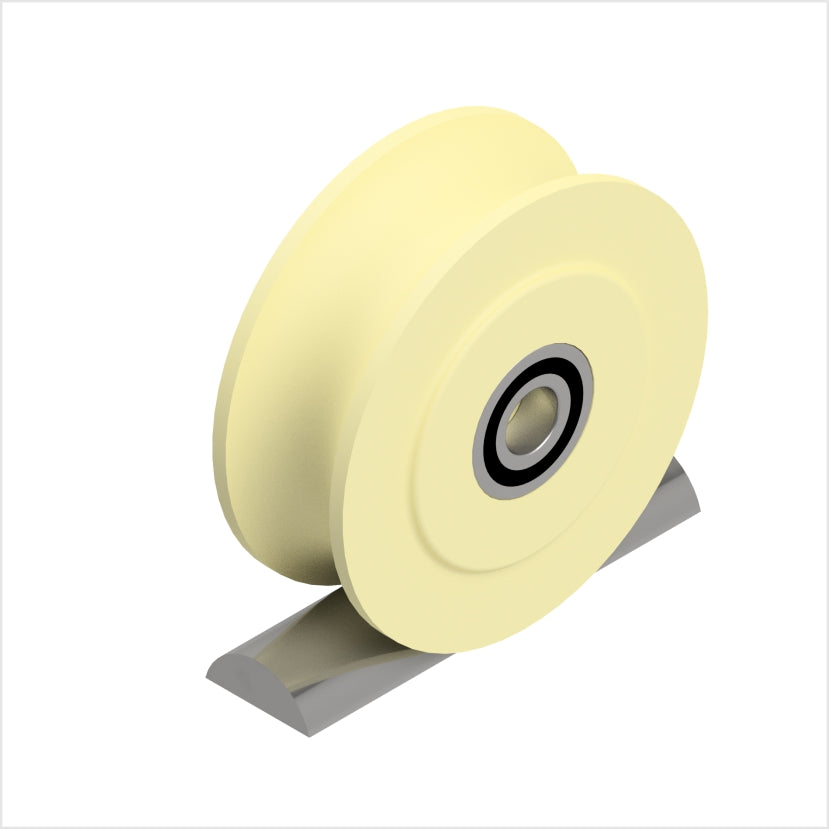

Met kogellager — Voor toepassingen met hoge prestaties en lage rolweerstand. Het onderhoudsarme kogellager maakt gelijkmatige, soepele bewegingen mogelijk, zelfs bij continu bedrijf. Geschikt voor aangedreven en meelopende rollen.

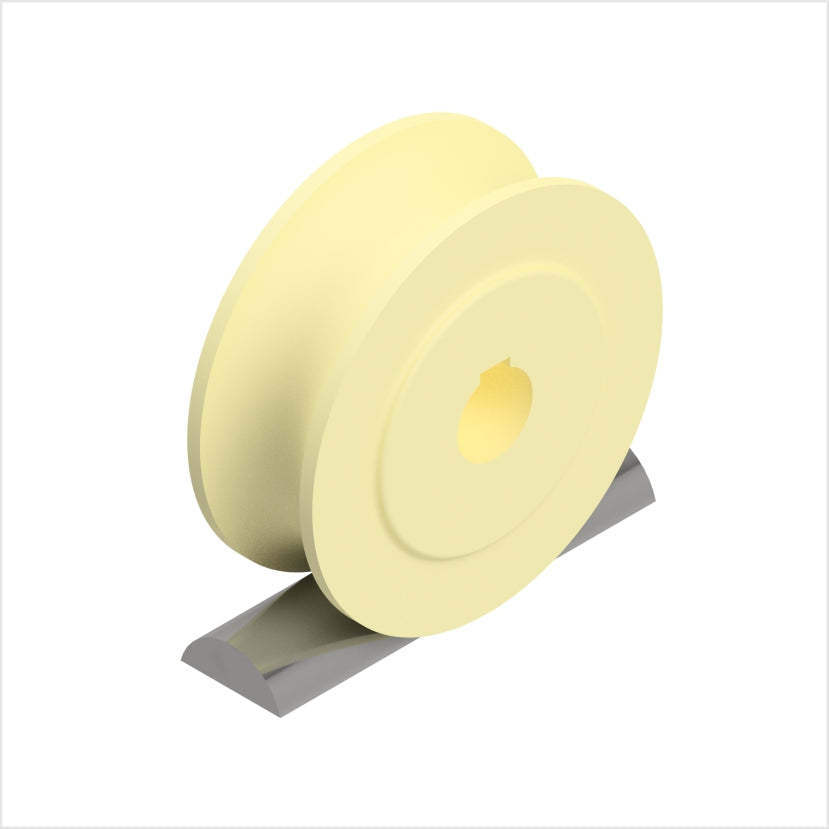

Met pasboring en spiebaan — Voor torsievaste asverbindingen. De spiebaan maakt een vormgesloten krachtoverbrenging mogelijk bij aangedreven rollen. Ideaal wanneer de rol vast op een aandrijfas wordt gemonteerd en koppel moet overbrengen.
Typische toepassingsgebieden
- Transport- en handlinginstallaties met ronde buisconstructies
- Geleiderollen in speciale machines en armaturen
- Lineaire geleidingen in machinebouw
- Opslag- en intralogistieke systemen
- Montagesystemen met zwaartekrachttransportlijnen
