Technisches Datenblatt

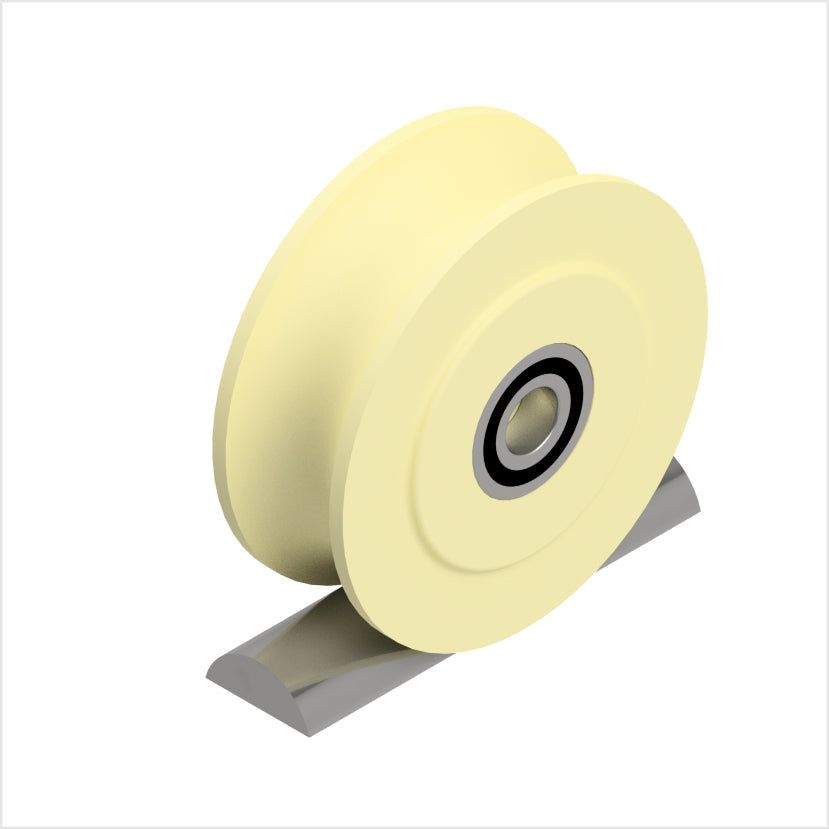

U-profielwiel | Polyamide 6G | 100x40 mm | voor 20-30 mm rond profiel
Artikelnummer: DSPU-2505K/100/40/40/20/20
Ausführung: met kogellager / 20 mm / R=10 mm
Beschreibung
Deze U-profielrol van hoogwaardig Polyamide 6G is ontworpen voor geleiding en loop op ronde buizen met een buitendiameter van 20, 25 of 30 mm. Het geprofileerde loopvlak omvat het ronde profiel door vormsluiting en zorgt voor een nauwkeurige, zijdelings geleide beweging – zonder extra geleidingselementen. Materiaal & Eigenschappen Polyamide 6G (gietpolyamide) kenmerkt zich door een hoge slijtvastheid, goede ch...
Technische Daten
| Rad-Ø | 100 mm |
|---|---|
| Radbreite | 40 mm |
| Einbaubreite | 40 mm |
| Achsloch-Ø | 20 mm |
| Achsloch-Passung | H7 |
| Nabenlänge | 40 mm |
| Nabennutbreite (N1) | 6 mm |
| Nabennuthöhe (N2) | 2,8 mm |
| Passung Nabennut | JS9 |
| Rillenradius | 12,5 |
| Rillentiefe | 12,5 |
| Tragfähigkeit | 550 kg |
| Temperaturbereich | '-20/+80° C. |
| Kontaktverfärbungsfrei | Ja |
| Spurlos | Ja |
| Hitzebeständig | Nein |
| Autoklaventauglich | Nein |
| Rollwiderstand | 4 |
| Dämpfung | 1 |
| Korrosionsbeständigkeit | 3 |
| Verschleißbeständigkeit | 3 |
| Material | Polyamid 6G |
| Härte der Lauffläche | 80 Shore D |
| Farbe | Beige |
| Tragfähigkeitsklasse | bis 800 kg |
Hersteller
rollen-direkt.de, Heidestr. 38a, 59174 Kamen
Sicherheitshinweis
Deze rol is uitsluitend bestemd voor het transport en de geleiding van goederen. Het vervoer van personen is niet toegestaan. Vóór de montage controleren of de installatie stilgezet en beveiligd is. De rol stevig en spelingsvrij vastschroeven – een hangende of losse bevestiging kan leiden tot ongecontroleerd losrak...
